Ko'p parametrli suv sifatini onlayn monitoring qilish tizimi

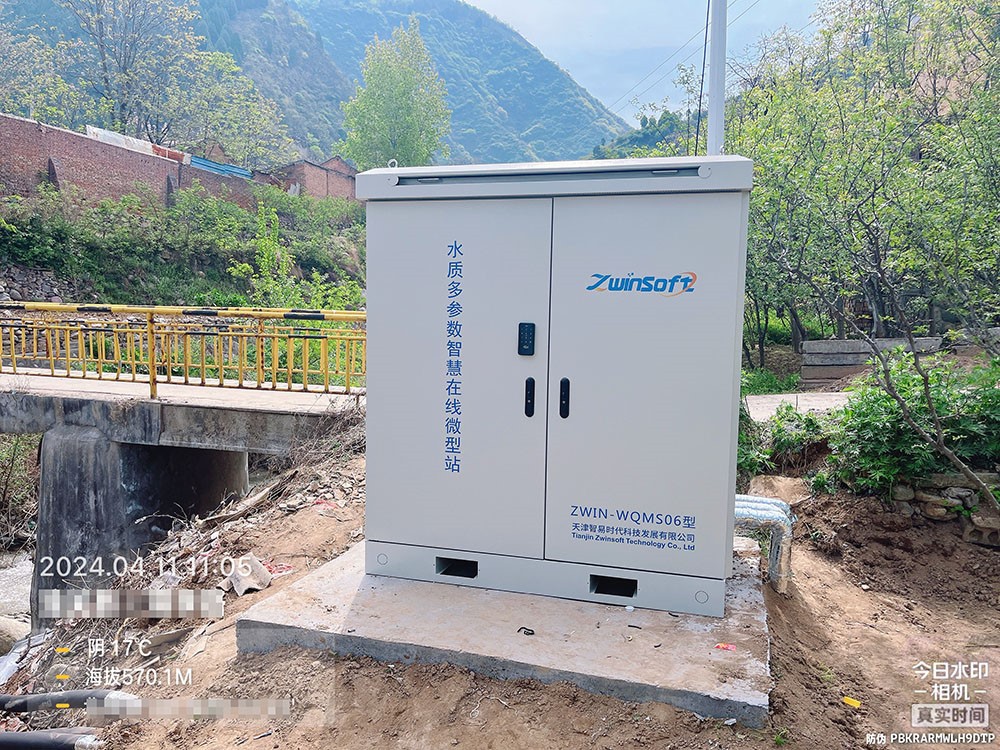

Suv sifati ko'p parametrli aqlli onlayn mini stansiya suvdan namuna olish birligi, oldindan tozalash va suv taqsimlash birligi, aniqlash va tahlil qilish birligi, avtomatik boshqaruv bloki, ma'lumotlarni yig'ish va uzatishni boshqarish bloki, masofaviy monitoring bloki va yordamchi blokni birlashtirgan suv sifatini onlayn monitoring qilish tizimidir. .







1. Suvdan namuna olish qurilmasi

Suv namunalarini olish qurilmasining asosiy vazifasi suv namunalarini olish punktidagi suv namunalarini har qanday sharoitda monitoring tizimining asboblar xonasiga olib borishini va drenaj bloki va analitik asboblarning ehtiyojlarini qondirishni ta'minlashdan iborat. Suv namunalarini olish qurilmasi odatda suv namunalarini olish inshootlarini, suv namunalarini olish nasoslarini, suv namunalarini olish quvurlarini, tozalash uskunalarini va izolyatsiyalash uskunalarini o'z ichiga oladi. Suv namunalarini olish tizimi ikki pallali suv namunalarini qabul qiladi va suv nasosining ish holati dastur tomonidan nazorat qilinishi mumkin. Shuningdek, u elektr uzilishida o'zini himoya qilishi va quvvat qayta yoqilganda avtomatik ravishda tiklanishi mumkin.

2. Oldindan tozalash va suv taqsimlash qurilmasi

Tizim xom suvni joydagi suv namunasining to'xtatilgan moddasi holatiga qarab joylashtiradi va keyin aniq filtrlash uchun gazsiz suv namunasini yuqori aniqlikdagi filtr elementidan o'tkazadi. Keyin filtrlangan suv namunasi tahlil va sinov uchun asbobga beriladi.

3. Aniqlash va tahlil qilish birligi

Avtomatik suv sifatini tahlil qilish birligi suv sifatini doimiy monitoring tizimining asosiy qismi bo'lib, u turli xil aniqlash elementlari talablariga javob beradigan avtomatik aniqlash asboblaridan iborat. Asbob turini tanlash printsipi asboblarni o'lchash diapazoni suv sifatini tahlil qilish talablariga javob beradi va o'lchov natijalari standart usulga mos keladi; asbob tuzilishi oqilona va ishlashi barqaror; operatsion xarajatlar o'rtacha, texnik xizmat ko'rsatish kichik va texnik xizmat ko'rsatish narxi past; va ikkilamchi ifloslanish kamroq bo'ladi.

4. Avtomatik boshqaruv bloki

Tizim boshqaruv bloki tayanch stansiyani boshqarish dasturi va sanoat boshqaruvi kompyuter uskunasidan iborat. U onlayn aniqlash asboblari va jihozlaridan signallardagi o'zgarishlarni sezish va tegishli boshqaruv buyruqlarini yuborish uchun ishlatiladi, jumladan: suv olish blokini boshqarish, asboblarning ishlashini nazorat qilish, asboblar ma'lumotlarini yig'ish va saqlash, videoni olish va uzatish, real vaqt rejimida suv sifatini tahlil qilish statistikasi tizimning uzluksiz, ishonchli va xavfsiz ishlashini ta'minlash uchun yuklash, masofaviy aloqa, jarayonni rejalashtirish va boshqalar.

5.Ma'lumotlarni yig'ish va uzatish birligi

Ma'lumotlarni yig'ish va uzatish bo'limi asosan ish joyidagi ish holatini kuzatish, joyida ishlash parametrlarini o'rnatish, tarixiy ma'lumotlarni va tizimning ishlash jurnalini saqlash, asosiy kompyuter bilan aloqa qilish va h.k. funktsiyalarini amalga oshiradi. Shuningdek, u ma'lumotlarni saqlashga ega. qobiliyat.





Ishlash harorati: -10 daraja -55 daraja;

Ishchi nisbiy namlik: (0-90)%RH (kondensatsiya yo'q);

Quvvat manbai kuchlanishi: AC 220V±22V 50Hz

Quvvat: 5000 Vt

To'qqiz parametrli shkafning umumiy og'irligi: taxminan 800 kg

Analitik birlik (4 ta asbob): taxminan 40 kg/birlik

Diapazon:

CODCr: ({0}}) mg/L; ruxsat 0,001 mg/l

Ammiak azoti: ({0}}.05-1500) mg/L; ruxsat 0,001 mg/l

Jami fosfor: ({0}}) mg/l; ruxsat 0,001 mg/l

Jami azot: ({0}}) mg/L; ruxsat 0,001 mg/l

pH: ({0}}); ruxsat 0,01 pH

Erigan kislorod: ({0}}) mg/L; ruxsat 0,01 mg/l

O'tkazuvchanlik: ({0}}) uS/sm ; o'lchamlari 0,1 uS/sm

Loyqalik : ({0}}) NTU ; o'lchamlari 0,01 NTU

Harorat: ({0}}) daraja; o'lchamlari 0,1 daraja





1. Dizaynni kompleks modullashtirish, atrof-muhit holati parametrlarini moslashuvchan kengaytirish va jarayonlarning moslashuvchan konfiguratsiyasi;

2. Milliy standartlarga muvofiq, haqiqiy ehtiyojlarga javob beradigan ma'lumotlarni to'plash va uzatish tarkibini kengaytirish, o'zaro bog'liqlik va o'zaro muvofiqlikka erishish va tizimning ish holatini qayta tiklash;

3. Suvni yig'ish va tarqatish usullarini saytdagi muhitga mos ravishda moslashuvchan tarzda sozlash;

4. Asboblarni tahlil qilish va sinovdan o'tkazish ehtiyojlarini qondirish uchun suv namunasini oldindan tozalashning turli usullari birgalikda ishlatilishi mumkin;

5. Tizim real vaqtda ma'lumotlarni yuklash funksiyasini qo'llab-quvvatlaydi;

6. Tizim masofaviy ma'lumotlarni yig'ishni, standart echimni tekshirishni va standartdan oshib ketish uchun namunani saqlashni qo'llab-quvvatlaydi;

7. G'ayritabiiy ma'lumotlar va ortiqcha ma'lumotlarning aqlli identifikatsiyasi kabi turli xil moslashuvchan ish rejimlariga ega;
